デイタイムランプ　PIAA　DR305の点灯テスト

点灯比較の前に仕組みの整理を。

�@車両から出力させる電源は、イグニッション連動を２系統とイルミ連動を１系統。

�Aインテリジェントコントローラーに入力する信号は、イグニッション連動１系統とイルミ連動１系統。

�B写真のようにイグニッション連動線のみ接続した時は、常時ECE基準の明るいモードで点灯。

�C「DAY LIGHT CONTイルミ」のタグが付いている配線と「イルミOUT」を接続すると、
イルミ（ポジション）点灯でデイライト減光。

�D「DAY LIGHT CONTイルミ」のタグが付いている配線と予め２本出しにしておいたイグニッション
連動線（写真一番上に遊んでいるギボシ端子）を接続すると、常時日本の保安基準(その他灯火)に沿った
明るさで点灯となります。

スイッチを設けて操作をしても良いのですが、変化させる頻度も少ないと思われるので
この配線をアクセルペダル上に配置しておき、差し替え対応できるようにしてあります。

以上の点を踏まえて、以下の点灯比較画像をお楽しみください。

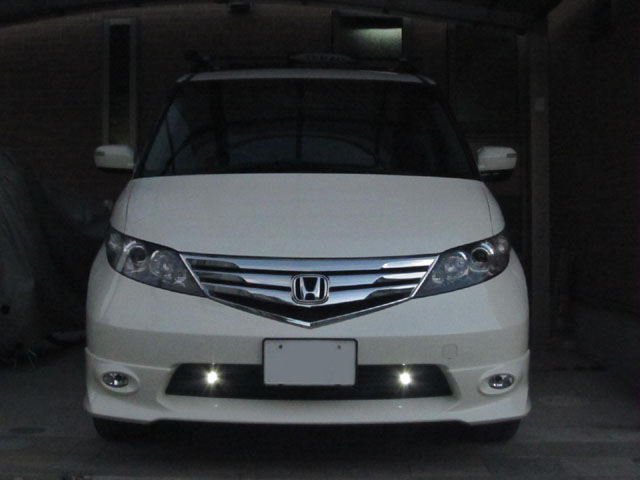

写真にマウスポインタを合わせると、イグニッションがＯＮ。
デイライトが日本の保安基準(その他灯火)に合った明るさで点灯します。

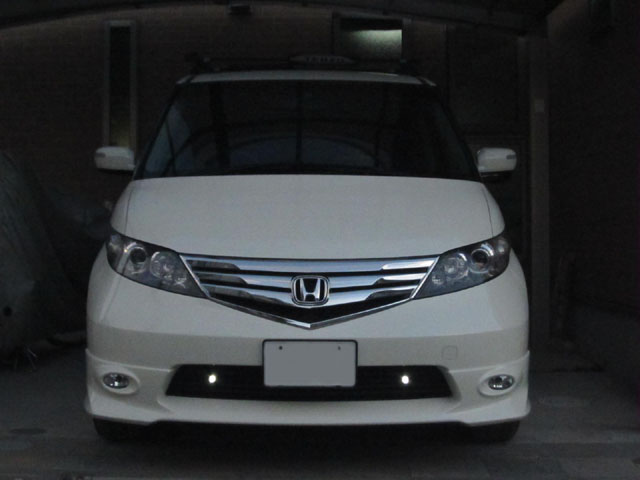

写真にマウスポインタを合わせると、イグニッションがON。
デイライトがECE基準及び保安基準(昼間走行灯)に合った明るさで点灯します。

写真にマウスポインタを合わせると、日本の保安基準(その他灯火)で認められる明るさと、
ECE基準及び保安基準(昼間走行灯)で認められるデイライトの明るさの差を比較することができます。

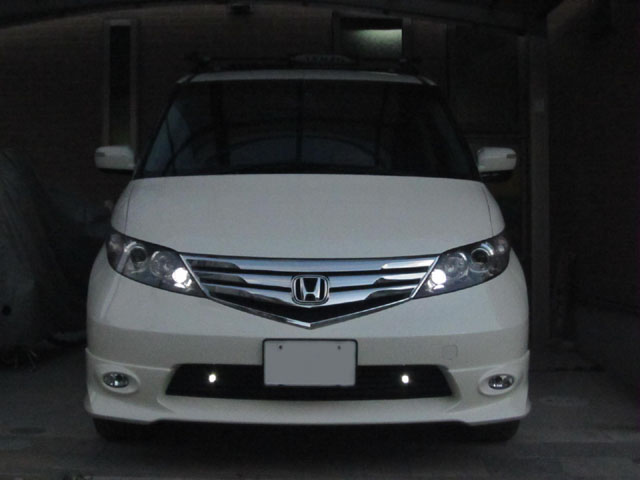

マウスポインタを写真に合わせると、ポジションランプがＯＮ。
デイライトが減光します。

マウスポインタを写真に合わせると、デイライトのポジションランプ連動が解除されます。
