PIAA ハイパーLED 『TERA』 (2005)
〜取り付け作業要領〜

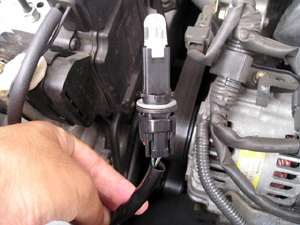

ポジションランプを取り外します。 装着されているバルブは、 PIAAスーパーディンプルLED(H-327) |
バルブソケット根元の黒い保護チューブを 切除して、配線を剥き出しにします。 |

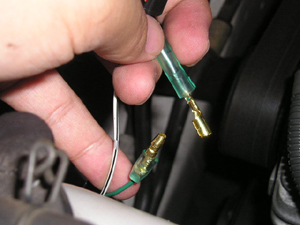

+側の配線(緑色)を切断します。 | 切断した配線に付属のギボシを組付けます。 (ギボシ以外にもワンタッチコネクターが付属 されているので、そちらでの接続でもOK) |

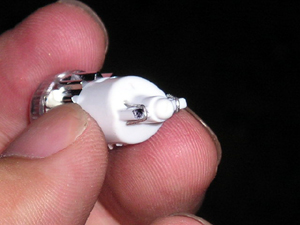

抵抗ユニットを接続します。 | LEDバルブの極性確認。 黒いマーキングがある方が+。 |

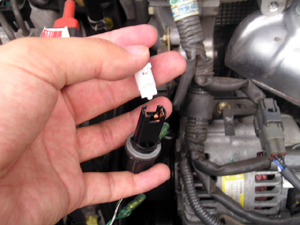

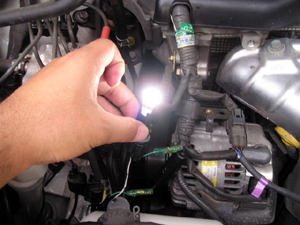

LEDバルブをソケットに差し込みます。 | 最後に点灯チェック。 |
取り付け手順は以上です。抵抗を割り込ませるだけなので、
それほど難しい加工ではありません。
ただし、運転席側の加工は楽ですが、助手席側はスペースが狭いので
バッテリーを外して作業スペースを確保した方が、作業時間は短くなりそうです。
(今回はバッテリーを外さずに何とか作業しました)
