★　PIAA LED BULB　★
超TERA Evolution　ウインカー球

新型LEDバルブ『超TERA Evolution』に
ウインカー対応のT20規格が設定されましたので
取り付けを行いました。

取り付けは基本的に取扱説明書通りに行いましたが
一部私流にアレンジしてみました。

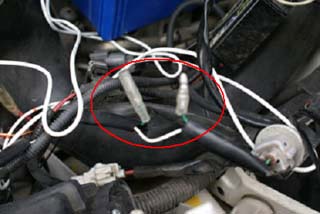

取り付けを開始する前に、ウインカーバルブカプラ手前の配線の極性を確認しておきます。
イプサムの場合、緑色のハーネスが＋。

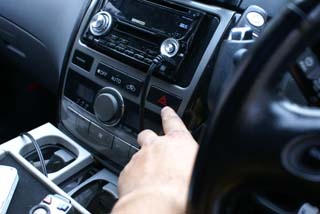

ウインカーもしくはハザードランプをＯＮにし、LEDバルブの極性を確認します。

LEDバルブに極性のマーキングが入っていません。

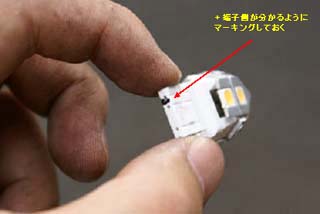

チェックを終えた後、＋側が分かるようにマジックで印をつけておきます。

取扱説明書では、ワンタッチコネクターを使っての結線になっていますが
ワンタッチコネクターが嫌いなことに加え、LEDレギュレーターの設定に失敗したり、
リセットを掛ける必要が出た場合、配線の脱着作業が必要になる為
ギボシ端子にて接続することにしました。

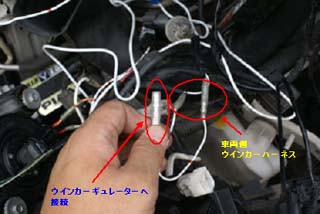

LEDレギュレーターとの配線脱着をラクにするために
2→1の中継集約ハーネスを作り、LEDレギュレーターに接続。

こうすることにより、ノーマルへの戻し易さと、LEDレギュレーターの
メンテナンス時の作業効率に配慮した配線になりました。

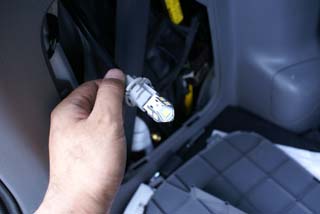

LEDレギュレーターの設定が終わったら、LEDバルブに交換します。

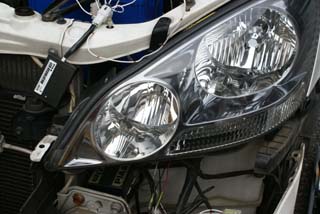

ヘッドライト左横にぶら下げてある黒いハコが、LEDレギュレーター。

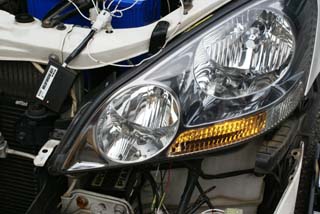

点灯確認できました。

LEDレギュレーターは、バッテリー上に設置することにしました。
